製品名 |
はぜ締め形 折板シリーズ SV-8型(ルーフ88改修専用) |

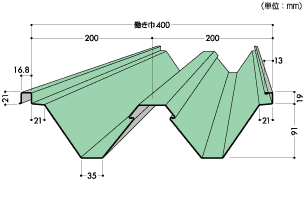

| 断面形状 |
|
| 特長 |
- ルーフデッキ88のリフォーム用に開発された屋根です。
- 水密性に優れた、強い屋根が実現します。
|
| 設計参考仕様 |
| 使用原板厚 |
0.5〜0.8mm |
| 使用原板巾 |
685mm |
| 働き巾 |
400mm |
| m2当り必要m数 |
2.5m |
| 勾配 |
3/100以上可能 |
| 自然曲げ半径 |
200m以上 |
| 断熱材 |
オプション |
|
| 使用材料 |
|
| 参考図 |
断面性能（参考） |
板厚
mm |
単位重量
kg/m2 |
断面2次モーメント
lx(cm4/m) |
断面係数
Zx(cm3/m) |
| 正圧 |
負圧 |
正圧 |
負圧 |
| 0.5 |
7.23 |
79.0 |
53.5 |
13.8 |
10.0 |
| 0.6 |
8.58 |
107.8 |
73.8 |
18.8 |
13.8 |
| 0.8 |
11.28 |
140.1 |
94.1 |
24.4 |
17.6 |
※性能値はJISA6514の耐力性能試験結果により算出したものです。 |
CADデータ
自己解凍形式
(.exe) |
|
