製品名 |
はぜ締め形 折板シリーズ SV-1型 |
| 断面形状 |
|
| 特長 |
- 母屋間隔を長くとれる経済的な屋根構造。
- ボルトが屋根面に出ない、美しい屋根。
|
| 設計参考仕様 |
| 使用原板厚 |
0.8 〜 1.2mm |
| 使用原板巾 |
610mm |
| 働き巾 |
333mm |
| m2当り必要m数 |
3m |
| 勾配 |
3/100以上可能 |
| 自然曲げ半径 |
250m以上 |
| 断熱材 |
オプション、不燃材4mm以上 |
|

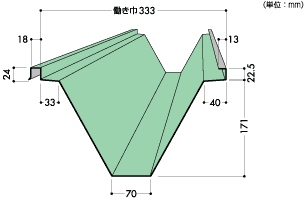

| 参考図 |
断面性能（参考） |
板厚
mm |
単位重量
kg/m2 |
断面2次モーメント
lx(cm4/m) |
断面係数
Zx(cm3/m) |
| 正圧 |
負圧 |
正圧 |
負圧 |
| 0.8 |
12.06 |
727.0 |
389.8 |
71.8 |
38.5 |
| 1.0 |
14.91 |
1031.4 |
564.7 |
101.8 |
55.7 |
| 1.2 |
17.94 |
1191.8 |
696.8 |
117.7 |
68.8 |
※性能値はJISA6514の耐力性能試験結果により算出したものです。 |
