製品名 |
はぜ締め形 折板シリーズ SV-3型 |

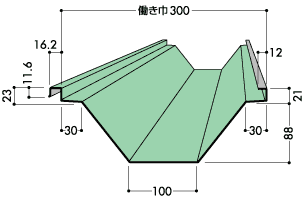

| 断面形状 |
|
| 特長 |
- 屋根軽量化を図る、経済的な屋根です。
- ソフトで美しい外観で、中型構造向けの屋根です。
|
| 設計参考仕様 |
| 使用原板厚 |
(0.5)0.6〜0.8mm |
| 使用原板巾 |
457mm |
| 働き巾 |
300mm |
| m2当り必要m数 |
3.3m |
| 勾配 |
3/100以上可能 |
| 自然曲げ半径 |
180m以上 |
| 断熱材 |
オプション |
|
| 使用材料 |
|
| 参考図 |
断面性能（参考） |
板厚
mm |
単位重量
kg/m2 |
断面2次モーメント
lx(cm4/m) |
断面係数
Zx(cm3/m) |
| 正圧 |
負圧 |
正圧 |
負圧 |
| 0.6 |
7.63 |
158.2 |
67.8 |
29.8 |
12.1 |
| 0.8 |
10.02 |
236.2 |
113.0 |
44.6 |
20.2 |
※性能値はJISA6514の耐力性能試験結果により算出したものです。 |
