製品名 |
はぜ締め形 折板シリーズ 新々SV-2型 |

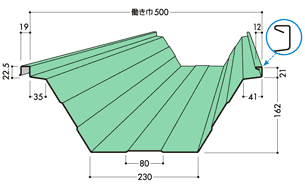

| 断面形状 |
|
| 特長 |
- 母屋間隔を長くとれる経済的な屋根構造。
- ボルトが屋根面に出ない、美しい屋根。
|
| 設計参考仕様 |
| 使用原板厚 |
(0.6)0.8 〜 1.0mm |
| 使用原板巾 |
762mm |
| 働き巾 |
500mm |
| m2当り必要m数 |
2.0m |
| 勾配 |
3/100以上可能 |
| 自然曲げ半径 |
250m以上 |
| 断熱材 |
オプション、不燃材4mm以上 | |
| 使用材料 |
|
| 参考図 |
断面性能（参考） |
板厚
mm |
単位重量
kg/m2 |
断面2次モーメント
lx(cm4/m) |
断面係数
Zx(cm3/m) |
| 正圧 |
負圧 |
正圧 |
負圧 |
| 0.6 |
7.64 |
285.3 |
160.0 |
31.1 |
17.5 |
| 0.8 |
10.04 |
501.2 |
311.0 |
49.1 |
34.2 |
| 1.0 |
12.42 |
617.3 |
437.3 |
60.5 |
48.2 |
※性能値はJISA6514の耐力性能試験結果により算出したものです。 |
CADデータ
自己解凍形式
(.exe) |
|
|
