製品名 |
はぜ締め形 折板シリーズ SV-4型 |

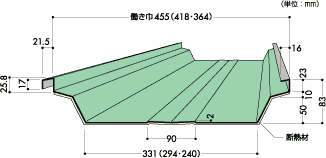

| 断面形状 |
|
| 特長 |
- 瓦棒の華麗さと折板の堅牢性をミックスした美しい屋根。
|
| 設計参考仕様 |
| 使用原板厚 |
0.4〜0.8mm |
| 使用原板巾 |
610(573･519)mm |
| 働き巾 |
455(418･364)mm |
| m2当り必要m数 |
2.2(2.39･2.75)m |
| 勾配 |
3/100以上可能 |
| 自然曲げ半径 |
100m以上 カービング加工R=15m以上 |
| 断熱材 |
オプション |
|
| 使用材料 |
|
| 参考図 |
断面性能（参考） |
板厚
mm |
単位重量
kg/m2 |
断面2次モーメント
lx(cm4/m) |
断面係数
Zx(cm3/m) |
| 正圧 |
負圧 |
正圧 |
負圧 |
| 0.5 |
5.68 |
14.0 |
12.2 |
2.4 |
2.1 |
| 0.6 |
6.73 |
19.1 |
15.2 |
3.2 |
2.6 |
| 0.8 |
8.84 |
33.7 |
28.1 |
5.7 |
4.8 |
※性能値はJISA6514の耐力性能試験結果により算出したものです。 |
CADデータ
自己解凍形式
(.exe) |
|
|
