製品名 |
はぜ締め形 折板シリーズ SV-3型ワイド |

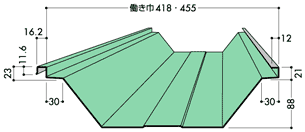

| 断面形状 |
|
| 特長 |
- 屋根軽量化を図る、経済的な屋根です。
- ソフトで美しい外観で、中型構造向けの屋根です。
|
| 設計参考仕様 |
| 使用原板厚 |
(0.5)0.6〜0.8mm |
| 使用原板巾 |
573・610mm |
| 働き巾 |
418・455mm |
| m2当り必要m数 |
2.39・2.2m |
| 勾配 |
3/100以上可能 |
| 自然曲げ半径 |
180m以上 |
| 断熱材 |
オプション |
|
| 使用材料 |
|
| 参考図 |
断面性能（参考）働き巾418mm |
板厚
mm |
単位重量
kg/m2 |
断面2次モーメント
lx(cm4/m) |
断面係数
Zx(cm3/m) |
| 正圧 |
負圧 |
正圧 |
負圧 |
| 0.6 |
6.88 |
109.9 |
50.2 |
27.5 |
7.3 |
| 0.8 |
9.03 |
170.0 |
82.1 |
42.5 |
11.9 |
断面性能（参考）働き巾455mm |
板厚
mm |
単位重量
kg/m2 |
断面2次モーメント
lx(cm4/m) |
断面係数
Zx(cm3/m) |
| 正圧 |
負圧 |
正圧 |
負圧 |
| 0.6 |
6.73 |
104.3 |
44.7 |
27.4 |
6.3 |
| 0.8 |
8.84 |
162.9 |
73.5 |
42.9 |
10.4 |
※性能値はJISA6514の耐力性能試験結果により算出したものです。 |
CADデータ
自己解凍形式
(.exe) |
|
