製品名 |
はぜ締め形 折板シリーズ SV-5型(はぜ550) |

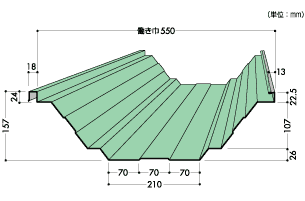

| 断面形状 |
|
| 特長 |
- 働き巾が550mmと広く、ワイドで優美な仕上がりです。
又、30m以上のアーチ屋根も可能です。
- 太陽熱射による伸縮や、強風による音なりを防止します。
|
| 設計参考仕様 |
| 使用原板厚 |
0.6〜1.0mm |
| 使用原板巾 |
762mm |
| 働き巾 |
550mm |
| m2当り必要m数 |
1.82m |
| 勾配 |
3/100以上可能 |
| 自然曲げ半径 |
通常200m以上 カービング加工R=30m以上 |
| 断熱材 |
オプション |
|
| 使用材料 |
|
| 参考図 |
断面性能（参考） |
板厚
mm |
単位重量
kg/m2 |
断面2次モーメント
lx(cm4/m) |
断面係数
Zx(cm3/m) |
| 正圧 |
負圧 |
正圧 |
負圧 |
| 0.6 |
6.95 |
197.1 |
103.3 |
29.4 |
11.5 |
| 0.8 |
9.13 |
247.3 |
165.8 |
36.9 |
18.4 |
| 1.0 |
11.29 |
319.4 |
209.3 |
47.6 |
23.3 |
※性能値はJISA6514の耐力性能試験結果により算出したものです。 |
CADデータ
自己解凍形式
(.exe) |
|
