製品名 |
はぜ締め形 折板シリーズ SV-6型(瓦棒葺改修工法) |

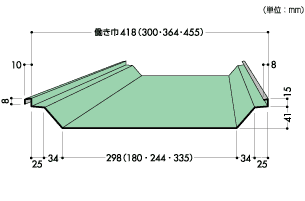

| 断面形状 |
|
| 特長 |
- 瓦棒葺屋根などの葺替改修にも最適です。
- 低い山高とワイドな底巾により、優美な屋根を演出。
|
| 設計参考仕様 |
| 使用原板厚 |
0.4mm |
| 使用原板巾 |
501(387･449･540)mm |
| 働き巾 |
418(300･364･455)mm |
| m2当り必要m数 |
2.39(3.33･2.74･2.19)m |
| 勾配 |
3/100以上可能 |
| 自然曲げ半径 |
サザ波入り 10m以上 |
| 断熱材 |
オプション |
|
| 使用材料 |
|
| 参考図 |
断面性能（参考） |
板厚
mm |
単位重量
kg/m2 |
断面2次モーメント
lx(cm4/m) |
断面係数
Zx(cm3/m) |
| 正圧 |
負圧 |
正圧 |
負圧 |
| 0.4 |
3.54 |
5.5 |
2.5 |
1.5 |
0.7 |
※性能値はJISA6514の耐力性能試験結果により算出したものです。 |
CADデータ
自己解凍形式
(.exe) |
|
