製品名 |
はぜ締め形 折板シリーズ SV-7型(150型改修専用) |

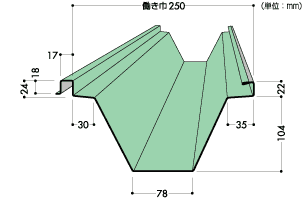

| 断面形状 |
|
| 特長 |
- 重ね形折板W-500タイプを剥がさず、ボルトレス
折板にリフレッシュ。
- 断熱金具の取付けが簡単で、作業性に優れています。
|
| 設計参考仕様 |
| 使用原板厚 |
0.6〜0.8mm |
| 使用原板巾 |
457mm |
| 働き巾 |
250mm |
| m2当り必要m数 |
4.0m |
| 勾配 |
3/100以上可能 |
| 自然曲げ半径 |
200m以上 |
| 断熱材 |
オプション |
|
| 使用材料 |
|
| 参考図 |
断面性能（参考） |
板厚
mm |
単位重量
kg/m2 |
断面2次モーメント
lx(cm4/m) |
断面係数
Zx(cm3/m) |
| 正圧 |
負圧 |
正圧 |
負圧 |
| 0.6 |
9.16 |
201.6 |
141.2 |
31.8 |
22.3 |
| 0.8 |
12.04 |
247.3 |
222.4 |
39.0 |
35.1 |
※性能値はJISA6514の耐力性能試験結果により算出したものです。 |
CADデータ
自己解凍形式
(.exe) |
|
