製品名 |
重ね形折板 シリーズ SS-600型 |

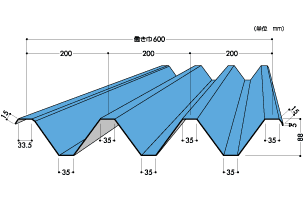

| 断面形状 |
|
| 特長 |
- 働き巾600mmのワイドで加工性の優れた屋根。
- 一般住宅から工場･倉庫までと応用範囲が広く
あらゆる屋根に施工可能です。
|
| 設計参考仕様 |
| 使用原板厚 |
0.5〜1.0mm |
| 使用原板巾 |
914mm |
| 働き巾 |
600mm |
| m2当り必要m数 |
1.67m |
| 勾配 |
3/100以上可能 |
| 自然曲げ半径 |
180m以上 |
| 断熱材 |
オプション |
|
| 使用材料 |
|
| 参考図 |
断面性能（参考） |
板厚
mm |
単位重量
kg/m2 |
断面2次モーメント
lx(cm4/m) |
断面係数
Zx(cm3/m) |
| 正圧 |
負圧 |
正圧 |
負圧 |
| 0.5 |
6.46 |
91.8 |
75.6 |
19.4 |
16.0 |
| 0.6 |
7.65 |
130.1 |
108.4 |
27.6 |
23.0 |
| 0.8 |
10.05 |
179.3 |
132.4 |
38.0 |
28.1 |
| 1.0 |
12.44 |
241.8 |
159.0 |
51.2 |
33.7 |
※性能値はJISA6514の耐力性能試験結果により算出したものです。 |
