製品名 |
重ね形折板 シリーズ SS500 |

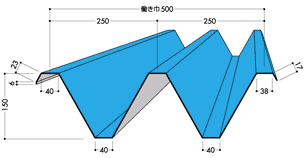

| 断面形状 |
|
| 特長 |
- ボルトの締結数が少なく、施工がスピーディで経済的な屋根です。
- 強度に優れ、雄大なデザインの最もポピュラーなダブル工法です。
|
| 設計参考仕様 |
| 使用原板厚 |
0.6〜1.2mm |
| 使用原板巾 |
914mm |
| 働き巾 |
500mm |
| m2当り必要m数 |
2.0m |
| 勾配 |
3/100以上可能 |
| 自然曲げ半径 |
200m以上 |
| 断熱材 |
オプション |
|
| 使用材料 |
|
| 参考図 |
断面性能（参考） |
板厚
mm |
単位重量
kg/m2 |
断面2次モーメント
lx(cm4/m) |
断面係数
Zx(cm3/m) |
| 正圧 |
負圧 |
正圧 |
負圧 |
| 0.6 |
9.16 |
283.8 |
199.7 |
34.5 |
24.3 |
| 0.8 |
12.04 |
345.8 |
254.9 |
42.1 |
31.0 |
| 1.0 |
14.90 |
601.1 |
404.7 |
73.1 |
49.2 |
| 1.2 |
17.92 |
700.2 |
563.3 |
85.2 |
68.5 |
※性能値はJISA6514の耐力性能試験結果により算出したものです。 |
CADデータ
自己解凍形式
(.exe) |
|
