製品名 |
重ね形折板 シリーズ SS300 |

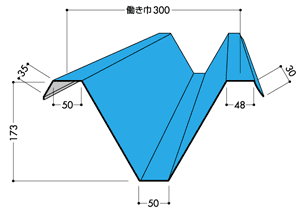

| 断面形状 |
|
| 特長 |
- 完璧にボルト締結する堅牢で頑強な屋根です。
- 母屋間隔を長くとれる経済的な屋根構造です。
|
| 設計参考仕様 |
| 使用原板厚 |
0.8〜1.2mm |
| 使用原板巾 |
610mm |
| 働き巾 |
300mm |
| m2当り必要m数 |
3.3m |
| 勾配 |
3/100以上可能 |
| 自然曲げ半径 |
200m以上 |
| 断熱材 |
オプション |
|
| 使用材料 |
|
| 参考図 |
断面性能（参考） |
板厚
mm |
単位重量
kg/m2 |
断面2次モーメント
lx(cm4/m) |
断面係数
Zx(cm3/m) |
| 正圧 |
負圧 |
正圧 |
負圧 |
| 0.8 |
13.40 |
516.4 |
326.7 |
51.1 |
32.3 |
| 1.0 |
16.57 |
717.7 |
534.3 |
71.0 |
52.8 |
| 1.2 |
19.94 |
893.1 |
691.3 |
88.3 |
68.4 |
※性能値はJISA6514の耐力性能試験結果により算出したものです。 |
