製品名 |
防水工法 アールトップ |

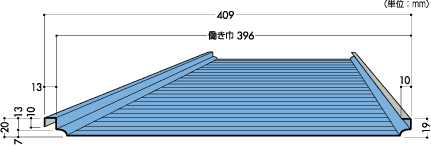

| 断面形状 |
|
| 特長 |
- はぜ締結部と、その付け根の袋リブによってつくられるラインが屋根に緊張感を与え、美しさをかもしだします。
- 金属製で軽く、しかもはぜ締結部による防水性の高い一枚の大きな屋根を構成しますので、雨、風はもちろん、地震にも強い屋根に仕上がります。
-
環境に合わせたユニークな形状の屋根が施工でき、局面屋根では、標準でR=3ｍのデザインが可能です。
|
| 設計参考仕様 |
| 使用原板巾 |
452mm |
| 働き巾 |
396mm |
| m2あたりの必要m数 |
2.52m |
| 標準板厚 |
(0.4)0.35-0.5mm |
| 勾配 |
5/100以上(一般) |
| 曲率半径(R) |
12m以上、最小曲げ半径2m(標準3m) |
| 取付け金具 |
特殊専用吊子、シンワッシャー |
| 断熱材貼り |
オプション |
|
| 使用材料 |
| 使用原板名 |
0.35-0.5 |
| ガルバリウム鋼板 |
0.35-0.5 |
| カラーGL鋼板 |
0.35-0.5 |
| 耐摩カラーGL |
0.35-0.5 |
| ふっ素樹脂塗装鋼板 |
0.35-0.5 |
| タイマフロンGL |
0.35-0.5 |
| カラーステンレス鋼板 |
0.30-0.4 |
| チタン板 |
0.35-0.4 |
|
CADデータ
自己解凍形式
(.exe) |
|
