製品名 |
防水パネル320/410/455 |

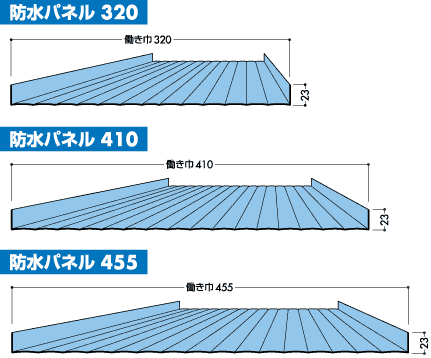

| 断面形状 |
|
| 特長 |
- 左右どちらからでも施工が可能、キャップをはめ込むだけの抜群の施工性で、工期の短縮をはかります。
- 本体の流れ方向のリップ形状が本体の歪みや、へこみを解消、強度を保つと共に強風による板鳴り現象を和らげます。
- 流れ方向のリップ形状が、デザインを一層引き立て、美しいアーチ屋根が実現します。
また、ドームタイプの屋根も施工できます。
|

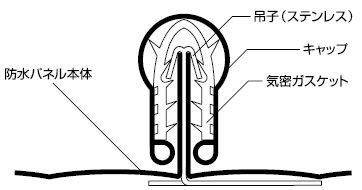

| 締結部 |
|
| 設計参考仕様 |
| タイプ |
防水パネル320 |
防水パネル410 |
防水パネル455 |
| 使用原板 |
本体0.4-0.6mm
キャップ0.5mm |
本体0.4-0.6mm
キャップ0.5mm |
本体0.4-0.6mm
キャップ0.5mm |
| 使用原板巾 |
914mm
本体364mm
キャップ82mm |
914mm
本体455mm
キャップ82mm |
914mm
本体500mm
キャップ82mm |
| 働き巾 |
320mm |
410mm |
455mm |
| m2当り必要m数 |
3.13m |
2.44m |
2.20m |
| 屋根勾配 |
3/100以上可能 |
| 最小曲率半径 |
2m以上 |
| 断熱材 |
オプション |
|
CADデータ 自己解凍形式 (.exe) |
|
|
