製品名 |
スタンディングドーム2型(418・455) |

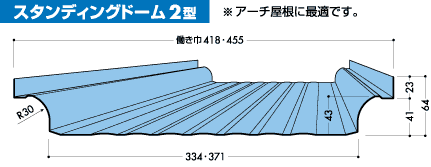

| 断面形状 |
|
| 特長 |
- 円筒締結部が放つ重厚なデザインは、大型屋根から小さなアール屋根まで、多様な用途に対応します。
- キャップの防水シール(気密構造)挿入工法が、防水性を発揮します。
- 流れ方向のリップ形状が歪みを解消し、美観と強度を増します。
|
| 設計参考仕様 |
| 使用原板厚 |
本体0.4-0.6mm
キャップ0.5mm |
| 使用原板巾 |
610mm
本体519･556mm
キャップ82mm |
| 働き巾 |
418･455m |
| m2当り必要m数 |
2.39･2.2m |
| 屋根勾配 |
3/100以上可能 |
| 最小曲率半径 |
15ｍ以上 |
| 断熱材 |
オプション |
|
| 使用材料 |
| 使用原板 |
板厚(mm) |
| ガルバリウム鋼板 |
0.4-0.6 |
| カラーGL鋼板 |
0.4-0.6 |
| タイマフロンGL |
0.4-0.6 |
| ふっ素樹脂塗装鋼板 |
0.4-0.6 |
| カラーステンレス鋼板 |
0.4 |
|
CADデータ
自己解凍形式
(.exe) |
|
|
