製品名

防水・立平ロック32型/25型/20型

断面形状
特長
  • すっきりした外観
    吊子締結部は嵌合により隠れますので、スッキリした外観に仕上がります。
  • 施工がスピーディ
    吊子一体型ではぜ締め不要、ビス止めするだけの簡単施工。
  • 美しいアーチライン
    最小半径R=5m、逆そりR=30mで対応していて、ウェーブ状の屋根デザインも
    可能なので、ユニークさやオリジナリティが発揮されます。
  • 抜群の防水性
    止水材(高弾性合成ゴム ホットメルト)を標準で上ハゼ内側に装填。
    ホットメルトは従来の止水材(ブチルゴム等)に比べ、耐熱フロー性や圧縮
    回復率に抜群の性能を発揮し、完璧な止水性が得られます。極寒地における
    低温安定性も有しており、長期間にわたり安定した止水性能を維持します。

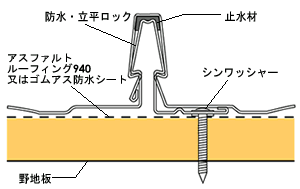

締結部

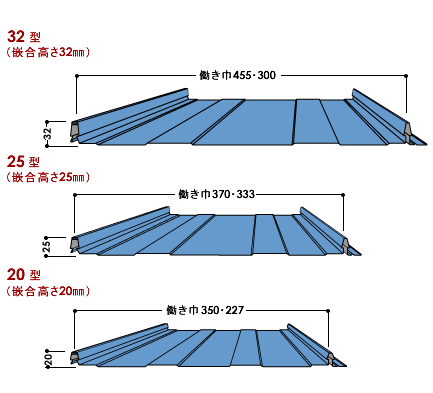

形状の種類
設計参考仕様
タイプ
32型
25型
20型
使用原板巾
610/520/455mm
491/455mm
495/455/333mm
働き巾
455/365/300mm
370/333mm
390/350/227mm
最小曲げ半径
5m以上、逆反り30m以上
勾配
5/100以上可能
使用材料
使用原板 板厚(mm)
ガルバリウム鋼板 0.35-0.5
カラーGL鋼板 0.35-0.5
タイマフロンGL 0.35-0.5
ふっ素樹脂塗装鋼板 0.35-0.5
カラーステンレス鋼板 0.4
CADデータ
自己解凍形式
(.exe)
668 KB
415 KB
