製品名

防水工法 S&W工法

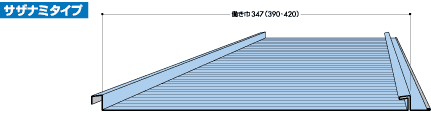

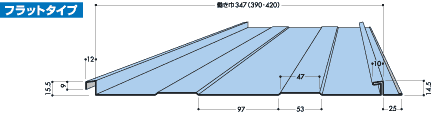

断面形状

特長
  • はぜ部は7重構造となり、毛細管現象をカットします。さらに防水テープをプラスすることで、高水密の屋根に仕上がります。
  • 本体と通し吊子が一体となっているため、一枚の大きなメンブレンの屋根となり、地震や風の影響の少ない屋根に仕上がります。
  • 縦リブとはぜ部のラインが、屋根をソフトな雰囲気に作り上げ、すっきりしたデザインを演出します。
  • 吊子は不要で、直接躯体に取り付けていますので、スピーディーに仕上がります。
設計参考仕様
使用原板 板厚(mm)
ガルバリウム鋼板 0.3〜0.40
カラーGL鋼板 0.3〜0.40
タイマフロンGL 0.3〜0.40
ふっ素樹脂塗装鋼板 0.3〜0.40
カラーステンレス鋼板 0.3〜0.40
チタン板 0.3
使用材料
使用原板板厚 0.3〜0.4mm
使用原板巾 914mm 1000mm 1060mm
板巾 457mm 500mm 530mm
働き巾 347mm 390mm 420mm
m2当り必要m数 2.88m 2.56m 2.38m
勾配 5/100以上可能(一般)
CADデータ
自己解凍形式
(.exe)
243 KB
122 KB
