製品名 |
横葺シリーズ SLルーフ1型 |

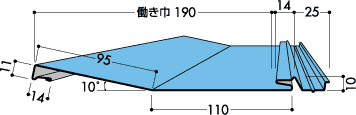

| 断面形状 |
|
| 特長 |
- 段葺きの水平ラインが屋根全体をソフトに包み、高級感を出します。
- 締結部はエアーポケットの多い構造で、毛細管現象をカットし、雨水や雪解け水の浸入を防止します。
|
| 設計参考仕様 |
| 使用原板厚 |
0.35-0.5mm |
| 使用原板巾 |
303mm |
| 働き巾 |
190mm |
| m2当り必要m数 |
5.27m |
| 勾配 |
30/100以上可能(一般地域) |
| 胴縁間隔 |
606mm以内 |
| 取付け工法 |
釘、又はドリルビス止め |
|
| 強度 |
| 板厚 |
0.4mm |
| 風圧荷重(kgf/m2) |
負圧載荷 |
| 650 |
| 状況 |
試験体に有害な変形等は認められなかった。 |
|
CADデータ
自己解凍形式
(.exe) |
|
|
