製品名 |
横葺シリーズ 長尺横段220/250/333 |

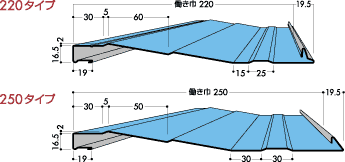

| 断面形状 |
|
| |
|
| 特長 |
- 20ｍまでの長尺成型に対応しています。また、横ジョイント・捨て板などの部品が不要で、経済的です。
- 横段リップは、熱伸縮による音鳴りや成型時の歪みが生じませんので、作業効率は抜群です。
- 通しジョナー（通し吊子）は、頑強でしっかりしている為、段の足踏みをしても大丈夫です。
- 鎧ぶき外壁としての活用もOKです。
|
| 設計参考仕様 |
| タイプ |
220タイプ |
250タイプ |
333タイプ |
| |
使用原板板厚 |
0.4･0.5･（0.6）mm |
| 本体 |
使用原板巾 |
303mm |
333mmm |
450mm |
| 働き巾 |
220mm |
250mm |
333mm |
| 屋根勾配 |
30/100以上可能 |
通し
ジョイナー |
使用原板板厚 |
0.4･0.5mm |
0.6・0.8mm |
| 使用原板巾 |
128mm |
100mm |
|
| 使用材料 |
| 使用原板 |
板厚（mm） |
| カラーGL鋼板 |
0.4･0.5･（0.6） |
| ふっ素樹脂塗装鋼板 |
0.4･0.5･（0.6） |
| 銅板 |
0.4･0.5･（0.6） |
| カラーステンレス鋼板 |
0.4･0.5 |
|
