製品名 |
横葺シリーズ ダンネツトップ8-1・ダンネツトップ8-1ステンレス |

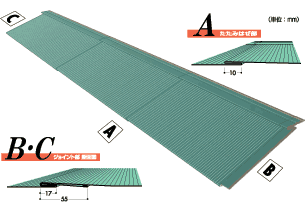

断面形状 |
|
特長 |
- 15年保証付の高級鋼板に、断熱材(ポリエチレンフォーム)が標準仕様として裏打ちされていますので、断熱性・遮音性・強度に優れています。
- ジョイントに裏板・水切りが不要な独自の工法は、定尺板一枚一枚釘打ち、はぜ掛けした頑強な工法です。はぜ折りと、畳み折りにより断面強度が高く、アバレ現象や歪みも起こしません。
- 元の屋根を剥がさずにリフォームでき、裏打材で省エネ効果もあがります。
- 日本瓦の1/8〜1/10の軽量性と、頑丈な止め付けによる地震に強い屋根工法です。
- 屋根材の割り出しに便利な8枚1坪の定尺板横葺屋根です。
- 従来品と違い、環境にやさしい鋼板を素材にしています。
|
設計参考仕様 |
使用原板巾 |
333mm |
働き巾 |
220mm |
勾配 |
30/100以上 |
|
使用材料 |
使用原板名 |
板厚(mm) |
カラーGL鋼板 |
0.35 |
ふっ素樹脂塗装鋼板 |
0.35 |
銅板 |
0.35 |
カラーステンレス鋼板 |
0.3 |
|
色調 |
ブラック、ダークブルー、ブラウン、ロクショウ、ダークグリーン、チャコグレー |
CADデータ 自己解凍形式 (.exe) |
|
