製品名 |
横葺シリーズ AT2段式 |

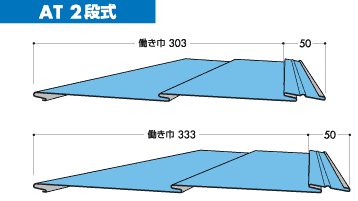

| 断面形状 |
|
| 特長 |
- 葺き上がりラインがソフトで美しく、重厚な雰囲気をつくります。
- 野地材、又はタル木の芯に釘打ちし、単純に重ねて葺き上げていく工法ですから施工が簡単です。
|
| 設計参考仕様 |
| 使用原板巾 |
455mm |
491mm |
| 働き巾 |
303mm |
333mm |
| 勾配 |
30/100以上可能 |
| 胴縁間隔 |
455-910mm |
|
| 使用材料 |
| 使用原板名 |
板厚(mm) |
| カラーGL鋼板 |
0.3-0.4 |
| ふっ素樹脂塗装鋼板 |
0.3-0.4 |
| 銅板 |
0.3-0.4 |
| カラーステンレス鋼板 |
0.3-0.4 |
|
