製品名

リファイン・カンゴー瓦棒

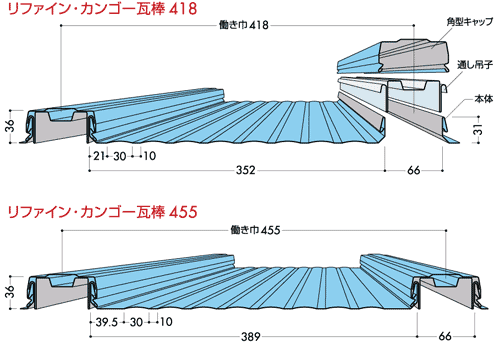

断面形状
特長
  • 本体の両端部の立上りを吊子で押さえ止めして、キャップをはめ込むだけの美しいデザインです。
  • 瓦棒葺屋根の葺替改修にも最適です。
締結部
設計参考仕様
タイプ リファイン・カンゴー瓦棒418 リファイン・カンゴー瓦棒455 幅広瓦棒対応455
使用原板 本体・キャップ0.4〜0.5mm
使用原板巾 本体458mm
キャップ165mm
通し吊子235mm
本体495mm
キャップ165mm
通し吊子235mm
本体491mm
キャップ175mm
通し吊子303mm
働き巾 418mm 455mm 455mm
m2当り必要m数 2.39m 2.20m 2.20m
屋根勾配 5/100以上可能
最小曲げ半径 5m以上(自然曲げ半径60m以上)
断熱材 オプション
※アーチ屋根の場合、通し吊子は部分カットしてご使用下さい。
幅広瓦棒対応
CADデータ
自己解凍形式
(.exe)
138 KB
86 KB
