製品名 |
長尺角波455 |

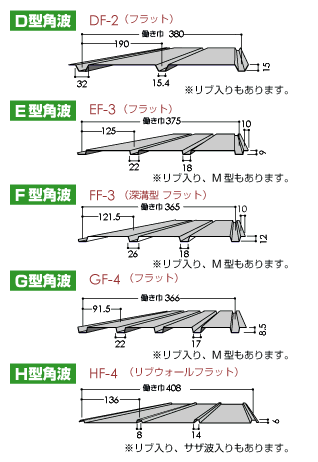

| 断面形状 |
|
| 特長 |
|
| 設計参考仕様 |
| タイプ |
D型 |
E型 |
F型 |
G型 |
H型 |
| 使用原板巾 |
455mm |
455mm |
455mm |
455mm |
455mm |
| 働き巾 |
380mm |
375mm |
365mm |
366mm |
408mm |
| 使用原板厚 |
0.27〜0.5mm |
| 防火構造 |
PC030NE-0029※セ |
--- |
PC030NE-0033※日 |
|
| 胴縁間隔 |
風圧力を考慮し十分検討の上、
@450mm〜@910mmの範囲内で施工してください。 |
●認定メーカー／
※セ：株式会社セキノ興産、※日：日鉄鋼板株式会社 ※住友金属建材株式会社 |
CADデータ
自己解凍形式
(.exe) |
|
|
