製品名

BIS工法（ビルトインサイディング）

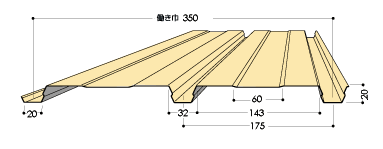

断面形状

キャップ納まり断面図

特長

設計参考仕様

使用材料	ガルバリウム鋼板、カラーGL鋼板、タイマフロンGL、カラーステンレス鋼板、チタン板
板厚	※0.4～0.5
使用原板巾	本体455mm	キャップ58mm
働き巾	350mm
平米あたり必要m数	2.86m
胴縁間隔	600～910mm
防火構造	石膏ボード内外2重貼り　PC030NE-9109

※カラーステンレス鋼板、チタン板 0.3～0.35

CADデータ
自己解凍形式
(.exe)

この商品のCADデータにつきましては個別対応となりますので
資料請求窓口よりお申し出ください。
