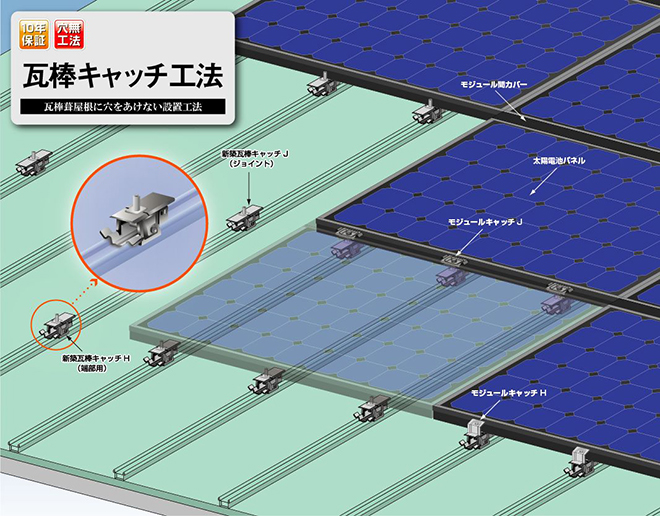

太陽光発電 設置工法「瓦棒キャッチ工法」
※太陽電池パネルの対応メーカーにつきましてはお問い合せください。※イラストはシャープ製パネル設置工法です。
対応屋根材
- 三晃式瓦棒葺
- 丸はぜ式瓦棒葺
- S 式工法（瓦棒葺改修）
- YW 工法（瓦棒葺改修）
※三晃式・丸はぜ式・林式・S式工法・YW工法いずれも「心木なし」の場合のみ対応可能です。
※既築の場合は、取付方法及び金具などの部材が異なります。
※丸はぜ瓦棒葺は新築・既築いずれの場合も、既築用部材での対応となります。

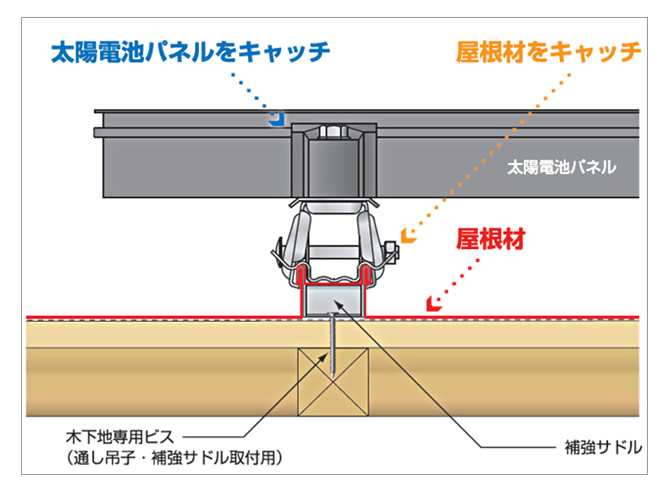

納め参考図（断面）

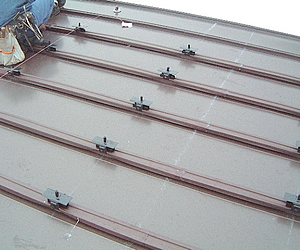

施工写真
 |
 |
補強吊子取り付け |
既築カバーキャップ取り付け |
瓦棒キャッチJ（ジョイント） |
スペーサーJ（ジョイント） |
瓦棒キャッチH（棟部） |
モジュール間カバーの取り付け |
トルクレンチによるトルク管理 |
端面カバーの取り付け |
アース線取り付け、接続ケーブル |
｜
